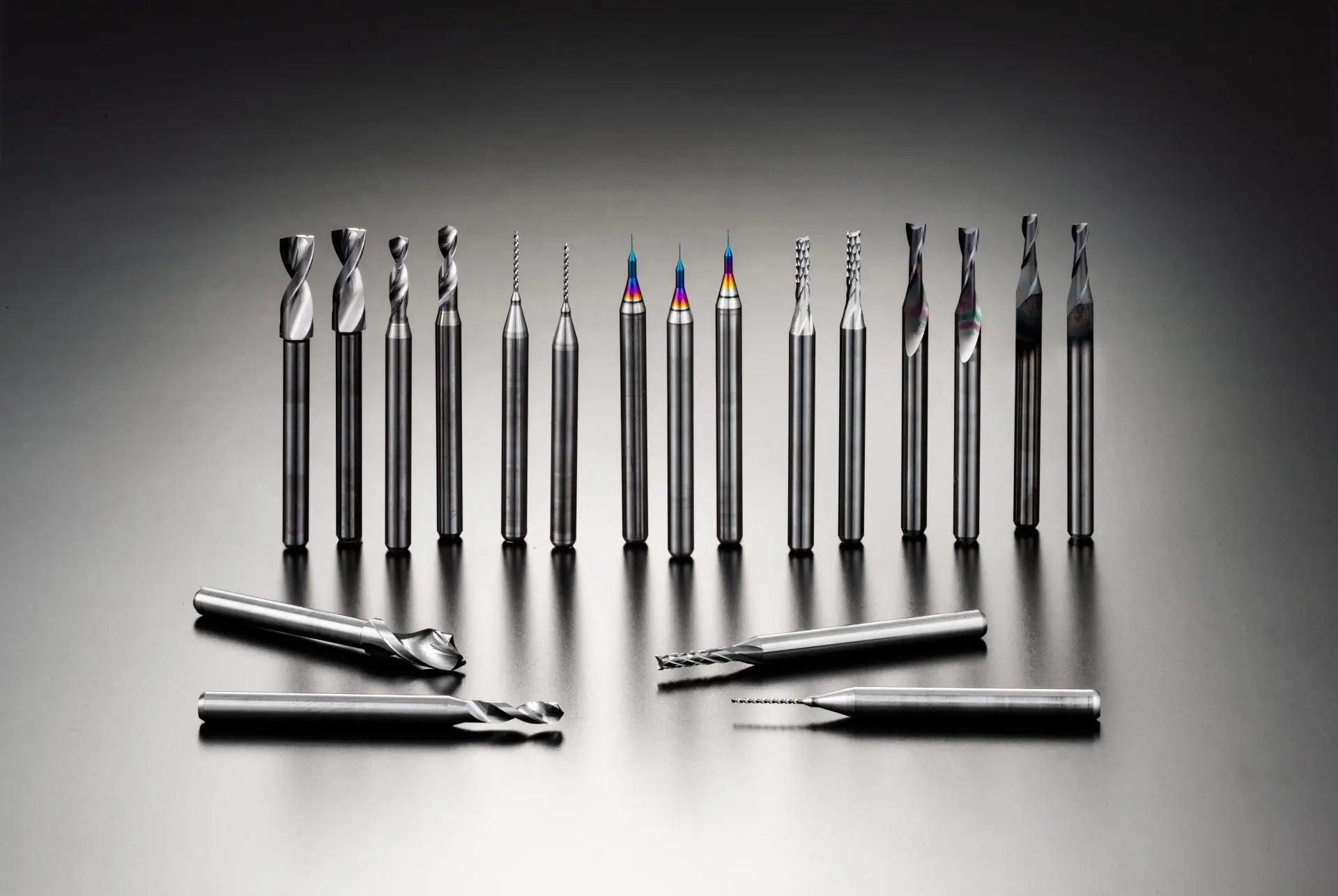

A Lira Pluritec oferece brocas e fresas Union Tool para a fabricação de placas de circuito impresso, atendendo às exigências da indústria eletrônica moderna, marcada pela miniaturização, alta densidade de componentes e crescente complexidade dos materiais.
Reconhecida mundialmente como uma das principais fabricantes de brocas de metal duro para PCBs, a Union Tool desenvolve ferramentas projetadas para garantir precisão posicional, estabilidade de processo, qualidade de acabamento e maior confiabilidade em aplicações críticas.
A manufatura de circuitos impressos modernos exige ferramentas capazes de operar com pequenos diâmetros, altas rotações e materiais técnicos como FR-4, CEM-3, laminados High-Tg, substratos Halogen-Free, PTFE, Polyimide/Kapton e Metal Core PCBs.

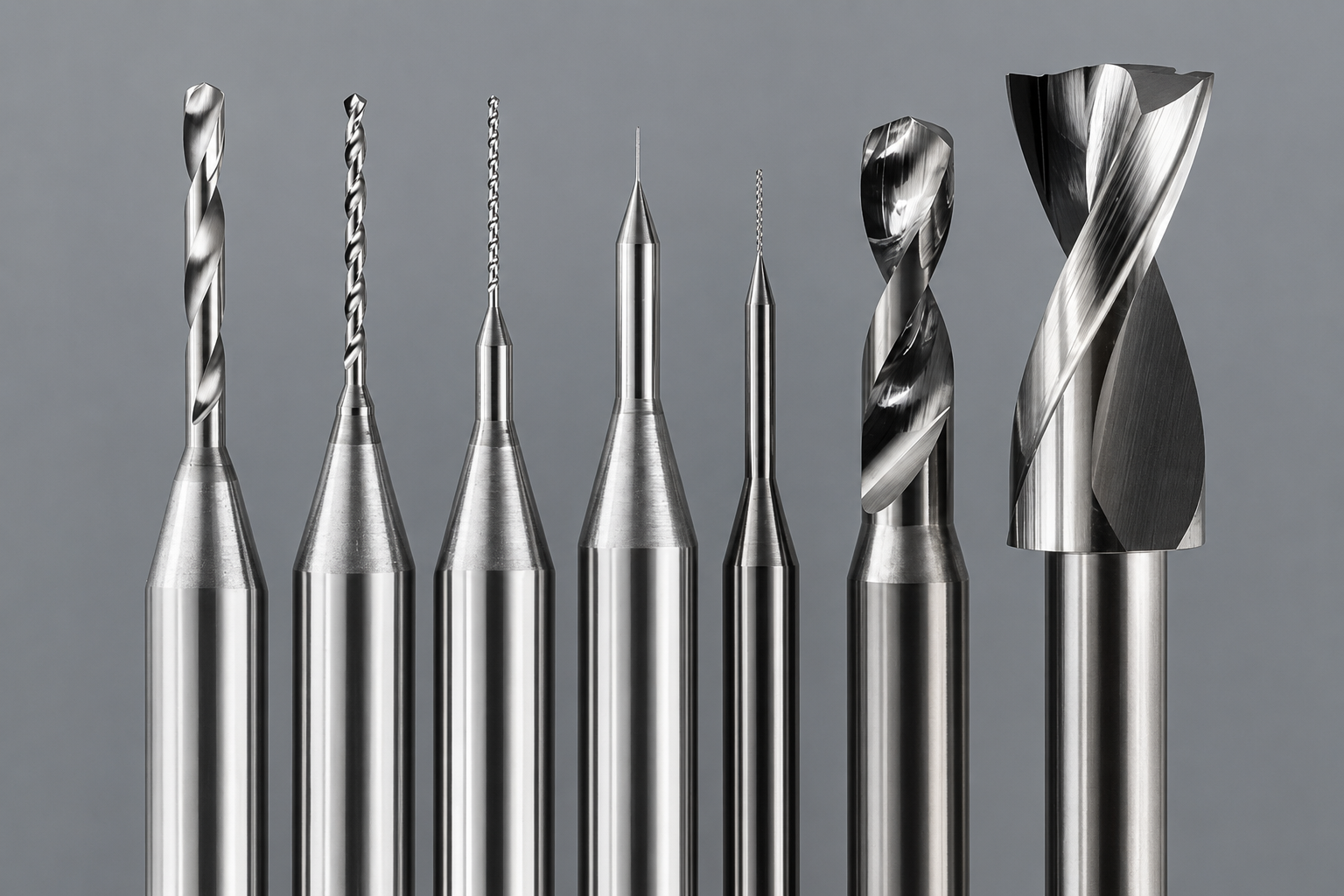

As microbrocas Union Tool são desenvolvidas para furações de pequenos diâmetros, garantindo máxima precisão posicional e integridade das paredes do furo em uma ampla gama de materiais.
Indicada para materiais padrão, como placas FR-4 simples e dupla face, a Série ST conta com geometria de hélice de 30° e polimento espelhado nos canais da broca, favorecendo a ejeção de resíduos e reduzindo o risco de entupimento.
Suas pontas são retificadas com precisão de mícron para garantir que o furo comece exatamente no ponto programado, evitando desvios durante a entrada da ferramenta na placa.
A Série ID foi desenvolvida para aplicações que exigem maior controle na remoção de cavacos e maior estabilidade durante a furação.
Seu recurso de chip breaker utiliza pequenas ranhuras no gume de corte para quebrar o cavaco de fibra de vidro, evitando que o resíduo se enrole na broca e reduza a vida útil da ferramenta.
Outro diferencial é o web thinning, um afinamento estratégico do núcleo da broca que permite uma penetração mais suave, exigindo menor esforço do spindle e contribuindo para maior vida útil do motor da máquina.

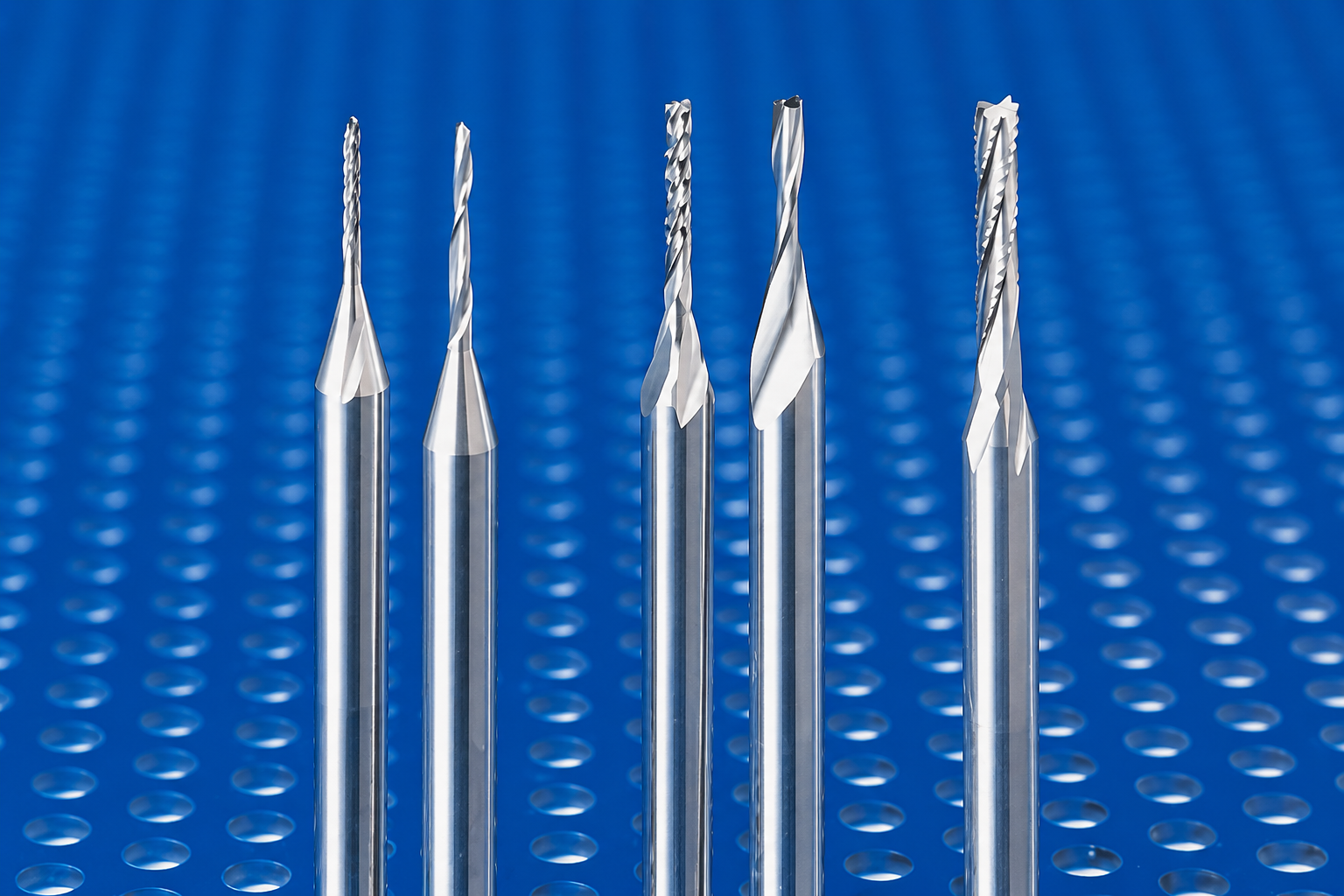

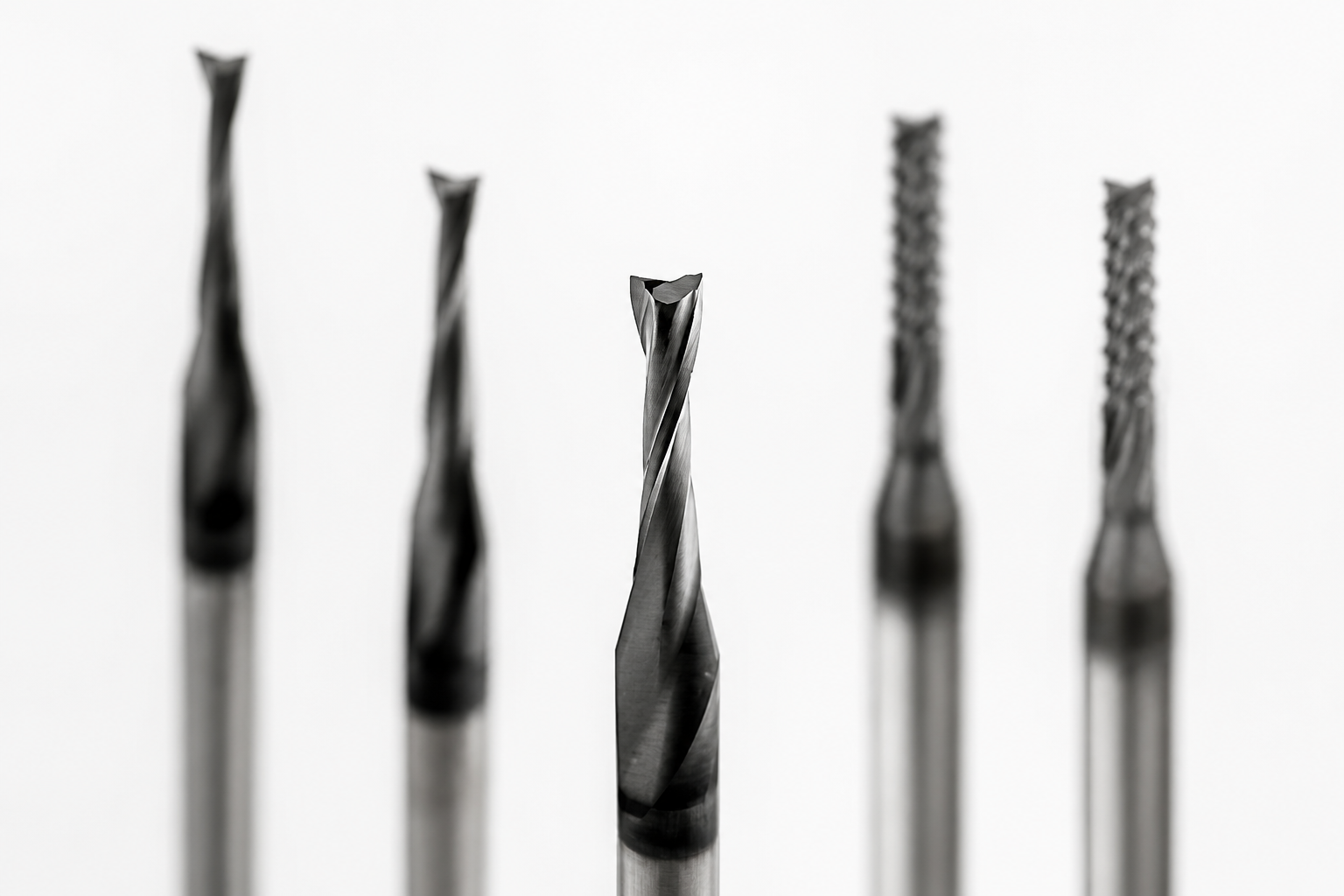

As fresas Union Tool são indicadas para o contorno final de placas de circuito impresso e processos de depanelização, com foco em estabilidade lateral, acabamento limpo e redução de rebarbas.
A geometria Diamond Cut, também conhecida como corte cruzado, utiliza múltiplos gumes que cruzam o material durante o processo. Diferente das fresas convencionais, essa construção “mói” o material em vez de apenas cortá-lo.
Esse comportamento é especialmente importante em materiais abrasivos, como fibra de vidro, contribuindo para bordas mais limpas, melhor acabamento e menor exposição de fibras na superfície final.
As brocas e fresas Union Tool são projetadas para uma ampla gama de aplicações na indústria de circuito impresso, atendendo desde substratos convencionais até materiais de alta complexidade técnica. Entre as principais aplicações estão:
